產品描述

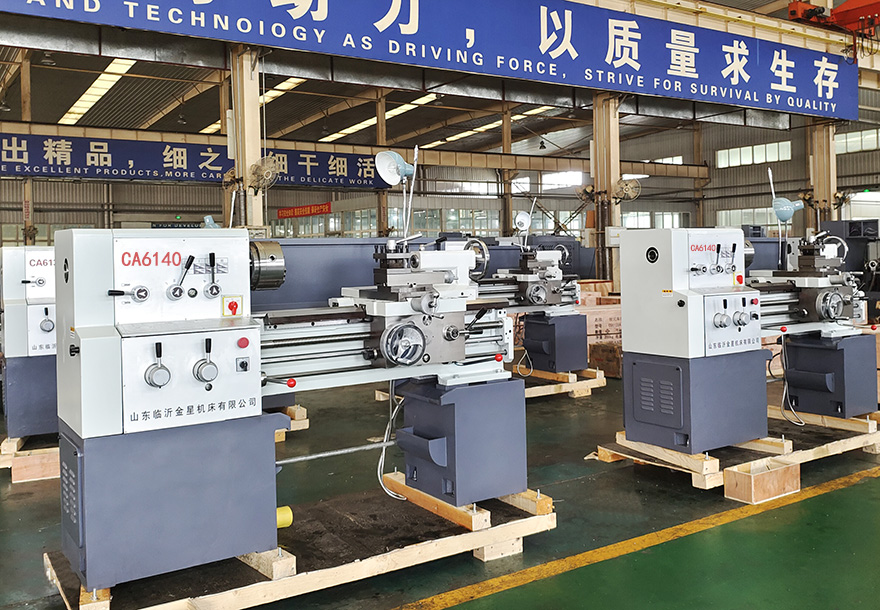

CA6140車床為我公司新型研發的臥式車床系列，執行國家現行最新精度標準，精心設計的一種集電氣、自動控制、液壓控制和現代機械設計等多學科、多門類的精密制造技術為一體的機電一體化機床產品。機床結構性能適用，機床具有動靜態剛性高、使用壽命長、加工效率高，各項功能安全可靠、操作方便和造型美觀等特點。適用于車削內外圓柱面，圓錐面及其它旋轉面，車削各種公制、英制、模數和徑節螺紋，并能進行鉆孔和拉油槽等工作，是通用性非常強的臥式車床，廣泛適用于各種軸類和盤類零件的批量加工。是儀表、輕工機械、摩托車、汽車配件等行業及學校教學、汽車維修、家庭維修、科研單位等進行單件加工或批量生產的理想設備。



產品優勢

1、CA6140車床床身經人工時效，消除內應力，有良好的精度保持性。床頭箱與床身、尾座、托板等各結合面之間手工刮研，整機經過嚴格檢測，有效的保證機床的精度及穩定性。

2、采用高強度鑄鐵，添加了銅及鉻特殊材料，床身導軌寬，導軌面經中頻淬火，經久耐磨，有效的提高了機床耐磨性及穩定性。

3、主軸箱主軸采用高精度可調徑向間隙的雙列短圓柱滾子軸承，經優化設計采用較大的主軸直徑及最佳支撐跨距，提高了主軸的回轉精度和動、靜強度。機床齒輪采用精密磨削，有效提高了齒輪硬度，降低了機床噪音，整機運行平穩。

4、機床采用國內品牌絲杠，絲母采用優質青銅合金保證耐磨性和精度保持性。

5、CA6136車床主傳動由交流電機驅動，帶有機械制動裝置，經機械變速，實現主軸旋轉得到不同轉速范圍。溜板箱內設有超負荷保險裝置。

技術參數

參 數	CA6140
床身上最大回轉直徑	400mm
工作臺最大回轉直徑	240mm
主軸轉速范圍/級數/正反	25-1600 r/min /12
主軸通孔直徑	48mm
主軸孔錐度	MT6
主軸端結構/卡盤規格	C6/KZ11-200
兩頂尖距離	750/1000mm
最大縱向行程	690/950mm
最大橫向行程	240mm
尾座套筒行程	130mm
尾座套筒錐度	MT4
車刀規格	25/20mm
小刀架行程	140mm
縱向進刀量/級數	0.04-2.16mm/r/138
橫向進刀量/級數	0.02-1.08mm/r/138
公制螺紋/級數	0.45-20 mm /30
英制螺紋/級數	80-13/4T.P.I/35
徑節螺距/級數	160-31/2DP/30
模數螺距級數	0.25-10MP/25
主電機功率（雙速）	3/4.5kw
凈重/毛重	1350/1420kg 1450/1550kg
外型尺寸	1950/2200x900x1250 mm



典型工件

專機定制

山東臨沂金星機床有限公司原臨沂機床廠，創建于1965年，是以研發、生產制造機電一體化數控機床產品和特色出口產品等為主營業務的國家級高新技術企業，具有年生產立式加工中心、數控銑床、數控車床、普通車床、車銑復合機床、平面磨床等萬余臺的綜合生產能力，企業通過ISO9001國際質量體系認證，享有自營進出口經營權，為國家級專精特新小巨人企業、中國專利山東明星企業，擁有省級企業技術中心、省級一企一技術中心。

金星機床擁有多年專用機床制造經驗，在通用數控機床基礎上重新設計、工序集成，設計出差速器殼體專用機床、砂輪加工專用機床、曲軸加工專用機床、水表殼加工專用機床、航空插頭專用機床和汽油機外殼倒角加工機床。生產效率提升的同時降低了人工成本。

歡迎來電咨詢，售前工程師將竭誠為您服務。
