G1324多功能機床
1、具有車銑鉆鏜及螺紋加工功能
2、直流無刷電機，無級變速，低速扭矩大
3、凸輪夾緊卡盤，加長工作臺
4、設有安全互鎖、過載保護裝置
2、直流無刷電機，無級變速，低速扭矩大
3、凸輪夾緊卡盤，加長工作臺
4、設有安全互鎖、過載保護裝置
產品描述

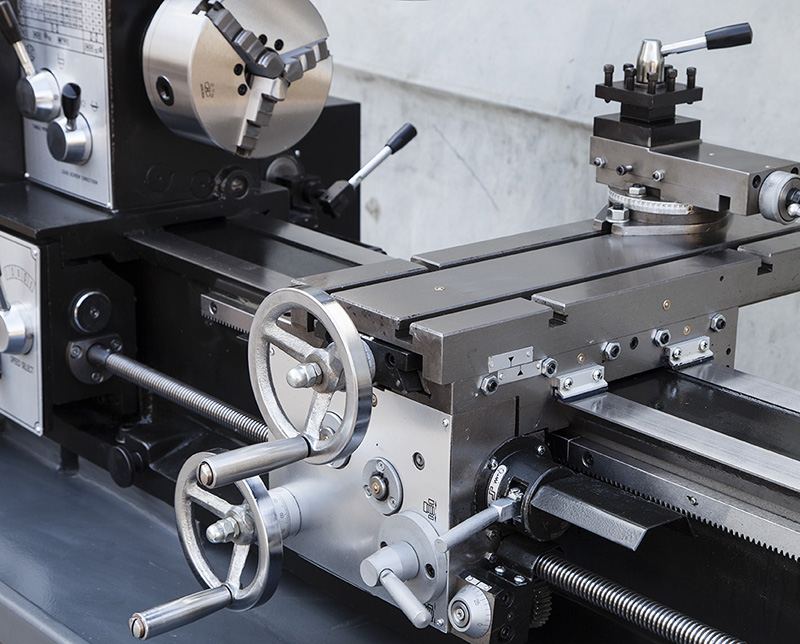

G1324多功能機床具有普通車床、鉆銑床功能，能完成車、鉆、銑、鏜、車公、英制螺紋等加工，適于金屬及非金屬零件的加工，可用于學校、醫院、科研單位、工廠及家庭等制作小型機件、工藝品等。
G1324多功能機床主要由床身、床頭箱、鉆銑箱、刀架、尾座、溜板箱、進給箱、電機調節機構等組成。與同類機床相比，具有工作臺長、主軸孔徑大、主軸轉速及加工螺紋范圍大、主運動為無級變速、銑削工作臺機動進給及橫向機動進給與螺紋加工安全互鎖等特點。
產品優勢
本機造型美觀，功能齊全、剛性適宜，操作方便，在主軸變速、鉆銑箱升降、卡盤鎖緊、機動進給及功能轉換操作等方面有獨到之處。
直流無刷電機，低速扭矩大，無級變速；銑削工作臺機動進給；凸輪夾緊卡盤；加長工作臺。
G1324多功能車床設有安全互鎖裝置、過載保護裝置；鉆銑主軸跨距大，鉆銑箱可360度水平旋轉。
技術參數
| 參數 | G1324 |
| 床身上最大回轉直徑 | 330mm/13" |
| 工作臺最大回轉直徑 | 190mm/7.5" |
| 兩頂尖距離 | 610mm/24" |
| 主軸通孔直徑 | 28mm/1.1" |
| 車、鉆銑主軸轉速 | 50-3000r/min |
| 縱向行程 | 510mm/20" |
| 橫向行程 | 185mm/7.3" |
| 小刀架行程 | 70mm/2.75" |
| 公制螺距/級數 | 0.35-6.5mm /24 |
| 英制螺距/級數 | 7-52T.P.I/21 |
| 縱向進刀量/級數 | 0.067-0.5mm/r/21 |
| 橫向進刀量/級數 | 0.021-0.157mm/r/21 |
| 鉆銑主軸孔錐度 | MT3/R8 |
| 鉆銑軸行程 | 127mm/5" |
| 鉆銑箱行程 | 110mm/4.33" |
| 工作臺面積 | 450×170mm/17.7"×6.7" |
| 鉆孔直徑 | 24mm/0.95" |
| 電機功率 | 1.1kW |
| 主機凈重/毛重 | 300/350kg |
| 主機外形尺寸 | 1325×585×1030mm |
| 主機包裝尺寸 | 1260×570×1100mm |
| 底座包裝尺寸 | 左箱：760×450×410，右箱：760× 450×350mm |
